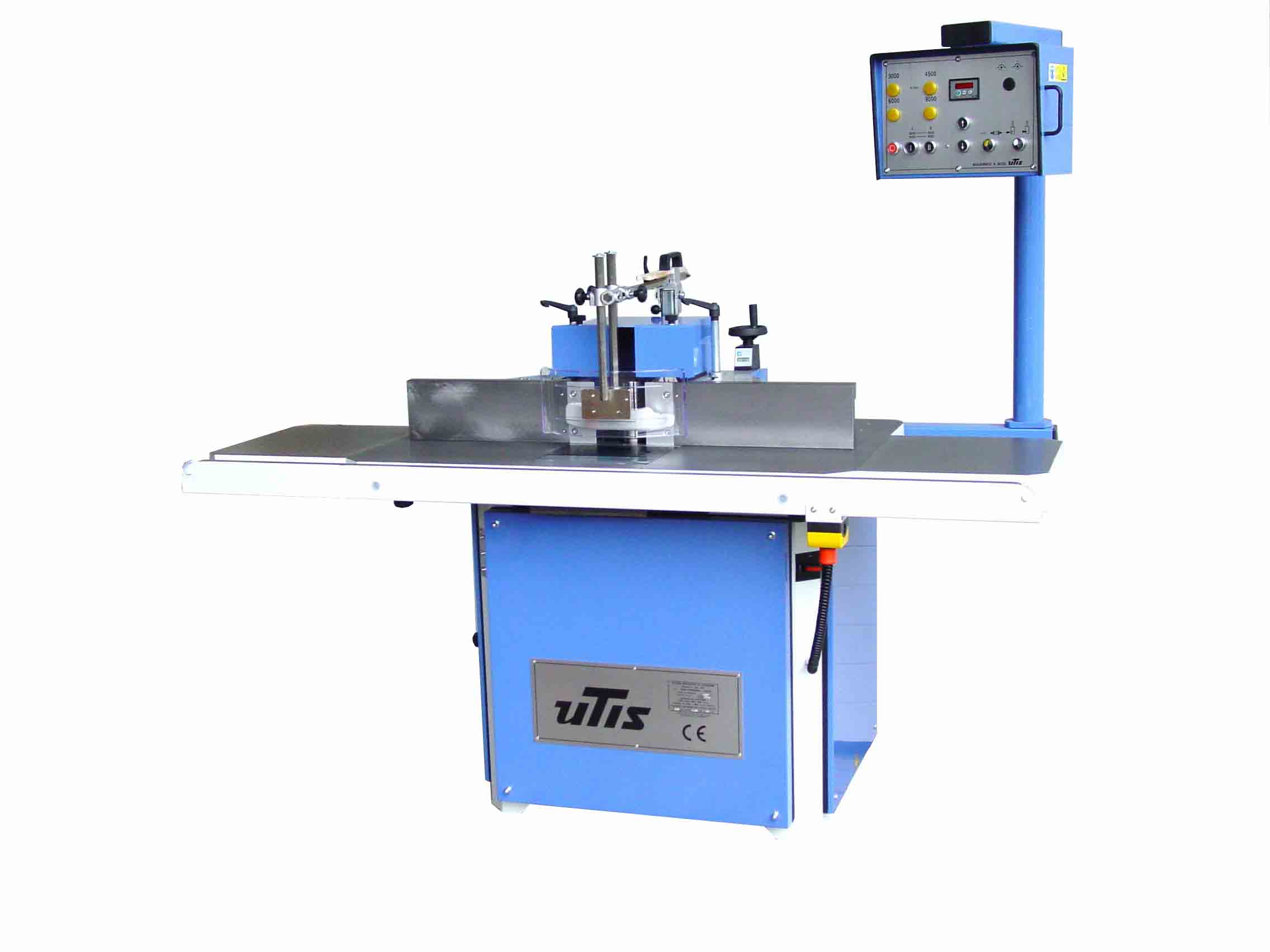

BÂTI MONOBLOC FONTE
avec faces d’assises de la table largement dimensionnées et guidage du fourreau intégré

TABLES MONOBLOC FONTE

Dim. 1.20mx0.80m
Rallonge latérales fonte et frontale longueur 2m (option)Plaques de table coulissantes acier et alu ,tapis de protection avec réglage manuel sans outil

ARBRE

– Fixe Ø 50mm avec jeu de bagues, course 190mm,
– Interchangeable avec fourniture d’un arbre Ø 50, 40 ou 30mm cône morse n°5, – HSK F80 avec déblocage hydraulique ou manuel (Options)

Fourreau fonte diamètre 160mm, longueur 545mm. Roulements spéciaux grande vitesse, graissage centralisé à partir de l’avant de la machine. Blocage de l’arbre électromagnétique. Capôt d’aspiration inférieur.

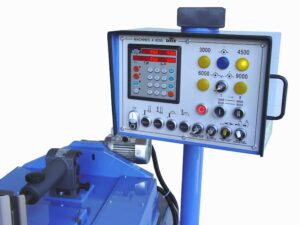

COMMANDES

Sur tous les modèles, les commandes électriques sont placées sur un pupitre au-dessus de la table, à droite de l’opérateur comprenant :
– montée électrique de l’arbre par boutons-poussoir
– indication digitale électronique des déplacement verticaux.

En option :

– Automate de positionnement deux axes avec mise en mémoire de 250 positions d’arbre (hauteur) et de guide (profondeur).
– visualisation deux axes avec guide motorisé sans automate

GUIDE

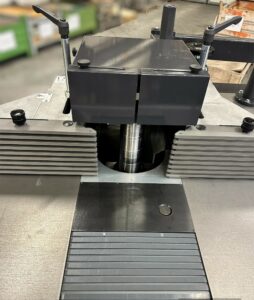

Guide micrométrique standard (fonte): équipé d’un jeu de plaques de sécurité en fonte avec lèvres interchangeables et barrettes de guidage. Poignée de réglage fin de l’ensemble du guide et poignée de réglage du décalage de la plaque de sortie.Capôt d’aspiration et protecteur incorporés.

GUIDE

Guide micrométrique à commande par volants: avec compteur électronique affichant le diamètre de l’outil, la profondeur de passe. Décalage de la plaque de sortie par rapport à la plaque d’entrée par poignée avec règlet. Plaques de sécurité en fonte avec lèvres interchangeables et barrettes de guidage. Capôt d’aspiration et protecteur incorporés.

GUIDE

Guide motorisé (fonte) : à commande électrique, course 320mm, guidage par douilles à billes et axe trempés rectifiés, 2 vis de manœuvre à filet trapézoïdal et écrous bronze. Contrôle des déplacements par compteur électronique et codeur ou programmateur à mémoires. Plaque de sortie réglable par poignée et compteur mécanique. Plaques de sécurité en fonte avec lèvres interchangeables et barrettes de guidage. Capôt d’aspiration et protecteur incorporés.

Plaques Aigner en option

Changement rapide de l’arbre avec déblocage hydraulique cône HSK F80 ou déblocage manuel à clé.

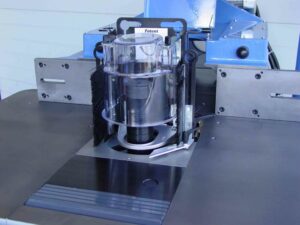

Protecteur pour travaux à l’arbre.
Guide motorisé en position arrière ou démonté sur la rallonge arrière (option)

BÂTI MONOBLOC FONTE
avec faces d’assises de la table largement dimensionnées et guidage du fourreau intégré

TABLES MONOBLOC FONTE

Dim. 1.20mx0.80m
Rallonge latérales fonte et frontale longueur 2m (option)Plaques de table coulissantes acier et alu ,tapis de protection avec réglage manuel sans outil

ARBRE

– Fixe Ø 50mm avec jeu de bagues, course 190mm,
– Interchangeable avec fourniture d’un arbre Ø 50, 40 ou 30mm cône morse n°5, – HSK F80 avec déblocage hydraulique ou manuel (Options)

Fourreau fonte diamètre 160mm, longueur 545mm. Roulements spéciaux grande vitesse, graissage centralisé à partir de l’avant de la machine. Blocage de l’arbre électromagnétique. Capôt d’aspiration inférieur.

COMMANDES

Sur tous les modèles, les commandes électriques sont placées sur un pupitre au-dessus de la table, à droite de l’opérateur comprenant :
– montée électrique de l’arbre par boutons-poussoir
– indication digitale électronique des déplacement verticaux.

En option :

– Automate de positionnement deux axes avec mise en mémoire de 250 positions d’arbre (hauteur) et de guide (profondeur).
– visualisation deux axes avec guide motorisé sans automate

GUIDE

Guide micrométrique standard (fonte): équipé d’un jeu de plaques de sécurité en fonte avec lèvres interchangeables et barrettes de guidage. Poignée de réglage fin de l’ensemble du guide et poignée de réglage du décalage de la plaque de sortie.Capôt d’aspiration et protecteur incorporés.

GUIDE

Guide micrométrique à commande par volants: avec compteur électronique affichant le diamètre de l’outil, la profondeur de passe. Décalage de la plaque de sortie par rapport à la plaque d’entrée par poignée avec règlet. Plaques de sécurité en fonte avec lèvres interchangeables et barrettes de guidage. Capôt d’aspiration et protecteur incorporés.

GUIDE

Guide motorisé (fonte) : à commande électrique, course 320mm, guidage par douilles à billes et axe trempés rectifiés, 2 vis de manœuvre à filet trapézoïdal et écrous bronze. Contrôle des déplacements par compteur électronique et codeur ou programmateur à mémoires. Plaque de sortie réglable par poignée et compteur mécanique. Plaques de sécurité en fonte avec lèvres interchangeables et barrettes de guidage. Capôt d’aspiration et protecteur incorporés.

Plaques Aigner en option

Changement rapide de l’arbre avec déblocage hydraulique cône HSK F80 ou déblocage manuel à clé.

Protecteur pour travaux à l’arbre.
Guide motorisé en position arrière ou démonté sur la rallonge arrière (option)

Caractéristiques techniques

Dimensions de la table 1200 x 800 mm
Option 2000 x 800 mm
Hauteur du plan de travail 890 mm
Distance entre l’arbre et la face avant de la table 390 mm
Distance entre l’arbre et la rallonge frontale sortie 860 mm
Vitesse de rotation de l’arbre 3000-4500-6000-9000 tr/mn
Arbre Ø 50 mm fixe interchangeable cone morse n°5
Course de l’arbre standard longueur 185 mm
Diamètre maxi des outils Ø 50, 40 ou 30 mm
Puissance du moteur : 5.5 – 7.5 kW (option)
Toupie TS 50 standard 5.5 – 7.5 kW / 400 Volts
Poids de la machine environ 720 à 900 kg
Encombrement L x l x h (mm)
Avec pendentif H=1680

TS 50
Conformité CE et UKCA

TS 50 PRO-VISU
Conformité CE et UKCA

Étiquetage informatif du bruit
– Niveau continu équivalent de pression acoustique au poste de travail en charge : L Aeq : 84,1 dB (A),
– Niveau de pression acoustique de crête au poste de travail en charge : Lpc < 130 dB.
Méthode de mesurage et conditions de fonctionnement et de montage conformes à la norme : ISO 7960 Annexe B.

Les caractéristiques techniques sont susceptibles de modifications sans préavis.
