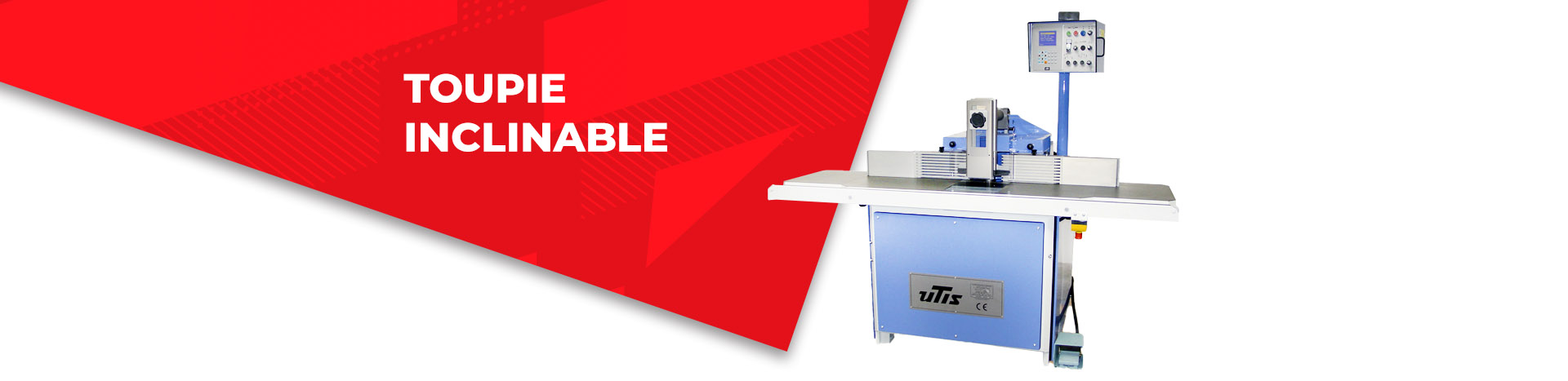

BÂTI MONOBLOC FONTE
avec larges faces d’assises des tables et paroi de guidage du chariot à queues d’aronde pour le mouvement vertical.
ARBRE
Interchangeable avec fourniture d’un arbre Ø50, 40 ou 30mm cône morse n°5, – HSK – F80 avec déblocage hydraulique ou manuel à clé.
Fourreau fonte monté sur pivot. Inclinaison par pignon et segment à denture hélicoïdale.
Roulements spéciaux grande vitesse, graissage centralisé à partir de l’avant de la machine. Blocage de l’arbre électromagnétique. Canal d’aspiration intégré dans le bâti,
Aspiration commune supérieure et inférieure Ø 160 mm.
TABLE FONTE en deux parties
Dimensions 1m34 x 0.92. Rallonges latérales fonte longueur 2m15. Rallonge frontale montée sur douilles à billes et axes rectifiés. Plaque de fermeture en acier montée sur crémaillère de positionnement. Protection avant par tapis plastique articulé. Plaque aluminium du côté des outils.
GUIDE
Guide motorisé (fonte) : Course 320 mm, guidage par douilles à billes et axes trempés rectifiés, 2 vis de manœuvre à filet trapézoïdal et écrou bronze. Contrôle des déplacements par codeur incrémental. Plaque de sortie réglable par poignée et compteur mécanique. Plaques de sécurité en fonte avec lèvres interchangeables et barrettes de guidage. Protecteur pour le travail au guide.
Plaques Aigner en option
Dispositif de dégagement du guide motorisé vers l’arrière pour libérer la table de travail + protecteur à l’arbre
Changement rapide de l’arbre avec déblocage hydraulique cône HSK-F80
COMMANDES
Sur tous les modèles, les commandes électriques sont placées sur un pupitre au-dessus de la table, à droite de l’opérateur.
CSN-VISU : 3 indications digitales électroniques affichant le déplacement vertical, l’angle d’inclinaison et la position du guide. Mouvements manuels dans les trois axes avec vitesse de positionnement rapide et lente par variateur de fréquence.
CSN-PROG : automate de positionnement 3 axes avec mémoires.
1er axe : Montée-descente, 2ème axe : Inclinaison, 3ème axe : Guide.
Déplacements automatiques programmés, semi-automatiques ou manuels en mode absolu ou incrémental.
En option :
– Coffret de commande pour la variation de vitesse avec mise en mémoire des vitesses de rotation,
– Dispositif de lecture de numéro d’outil.
– Support d’entraineur motorisé
– Electro-broche à arbre horizontal diamètre 30 mm
ENTRAÎNEMENT
CSN +3O°/-45° ou +/-45° : Moteur 5.5-7.5kW/400 Volts bi-vitesse frein donnant 3000-4500-6000 et 9000 tr/ mn avec changement de courroie.
En option : Moteur 7.5 kW/400 volts et variateur de fréquence donnant toutes les vitesses de 1500 à 9000 tr/mn.
Freinage électrique et frein d’urgence
CSN +45°/-22,5° : 2 moteurs 5.5-7.5kW/400 Volts , bi-vitesse donnant 4 vitesses de broche 3000-4500-6000 et 9000 tr/ mn. Les quatre vitesses sont obtenues directement au tableau de commande sans changement de courroies.
Freinage électrique
AVANTAGES PARTICULIERS
3 plages d’inclinaison au choix : +45°/22.5°, +30°/45° ou +/-45°
AVANTAGES DE L INCLINAISON VERS L ARRIÈRE
– Toupillage en sécurité : la pièce usinée recouvre l’outil
– Toutes les sections de pièces usinables
– Utilisation de l’entraineur sans problèmes,
– Aspiration optimale des copeaux.
Le réglage en hauteur et l’inclinaison sont combinés de telle sorte qu’avec l’arbre incliné, lors d’une correction de la hauteur de la toupie, la distance entre le guide et l’outil reste inchangée. Ainsi le coulisseau de toupie est déplace en hauteur verticalement
Etiquetage informatif du bruit
Emission sonore de la machine, poste de travail :
– L Aeq : 83,1 dB (A),
– Lpc < 130 dB.
Méthode de mesurage et conditions de fonctionnement et de montage conformes à la norme : ISO 7960 AnnexeB
BÂTI MONOBLOC FONTE
avec larges faces d’assises des tables et paroi de guidage du chariot à queues d’aronde pour le mouvement vertical.
ARBRE
Interchangeable avec fourniture d’un arbre Ø50, 40 ou 30mm cône morse n°5, – HSK – F80 avec déblocage hydraulique ou manuel à clé.
Fourreau fonte monté sur pivot. Inclinaison par pignon et segment à denture hélicoïdale.
Roulements spéciaux grande vitesse, graissage centralisé à partir de l’avant de la machine. Blocage de l’arbre électromagnétique. Canal d’aspiration intégré dans le bâti,
Aspiration commune supérieure et inférieure Ø 160 mm.
TABLE FONTE en deux parties
Dimensions 1m34 x 0.92. Rallonges latérales fonte longueur 2m15. Rallonge frontale montée sur douilles à billes et axes rectifiés. Plaque de fermeture en acier montée sur crémaillère de positionnement. Protection avant par tapis plastique articulé. Plaque aluminium du côté des outils.
GUIDE
Guide motorisé (fonte) : Course 320 mm, guidage par douilles à billes et axes trempés rectifiés, 2 vis de manœuvre à filet trapézoïdal et écrou bronze. Contrôle des déplacements par codeur incrémental. Plaque de sortie réglable par poignée et compteur mécanique. Plaques de sécurité en fonte avec lèvres interchangeables et barrettes de guidage. Protecteur pour le travail au guide.
Plaques Aigner en option
Dispositif de dégagement du guide motorisé vers l’arrière pour libérer la table de travail + protecteur à l’arbre
Changement rapide de l’arbre avec déblocage hydraulique cône HSK-F80
COMMANDES
Sur tous les modèles, les commandes électriques sont placées sur un pupitre au-dessus de la table, à droite de l’opérateur.
CSN-VISU : 3 indications digitales électroniques affichant le déplacement vertical, l’angle d’inclinaison et la position du guide. Mouvements manuels dans les trois axes avec vitesse de positionnement rapide et lente par variateur de fréquence.
CSN-PROG : automate de positionnement 3 axes avec mémoires.
1er axe : Montée-descente, 2ème axe : Inclinaison, 3ème axe : Guide.
Déplacements automatiques programmés, semi-automatiques ou manuels en mode absolu ou incrémental.
En option :
– Coffret de commande pour la variation de vitesse avec mise en mémoire des vitesses de rotation,
– Dispositif de lecture de numéro d’outil.
– Support d’entraineur motorisé
– Electro-broche à arbre horizontal diamètre 30 mm
ENTRAÎNEMENT
CSN +3O°/-45° ou +/-45° : Moteur 5.5-7.5kW/400 Volts bi-vitesse frein donnant 3000-4500-6000 et 9000 tr/ mn avec changement de courroie.
En option : Moteur 7.5 kW/400 volts et variateur de fréquence donnant toutes les vitesses de 1500 à 9000 tr/mn.
Freinage électrique et frein d’urgence
CSN +45°/-22,5° : 2 moteurs 5.5-7.5kW/400 Volts , bi-vitesse donnant 4 vitesses de broche 3000-4500-6000 et 9000 tr/ mn. Les quatre vitesses sont obtenues directement au tableau de commande sans changement de courroies.
Freinage électrique
AVANTAGES PARTICULIERS
3 plages d’inclinaison au choix : +45°/22.5°, +30°/45° ou +/-45°
AVANTAGES DE L INCLINAISON VERS L ARRIÈRE
– Toupillage en sécurité : la pièce usinée recouvre l’outil
– Toutes les sections de pièces usinables
– Utilisation de l’entraineur sans problèmes,
– Aspiration optimale des copeaux.
Le réglage en hauteur et l’inclinaison sont combinés de telle sorte qu’avec l’arbre incliné, lors d’une correction de la hauteur de la toupie, la distance entre le guide et l’outil reste inchangée. Ainsi le coulisseau de toupie est déplace en hauteur verticalement
Etiquetage informatif du bruit
Emission sonore de la machine, poste de travail :
– L Aeq : 83,1 dB (A),
– Lpc < 130 dB.
Méthode de mesurage et conditions de fonctionnement et de montage conformes à la norme : ISO 7960 AnnexeB
|
Dimensions de la table Visa d’examen CE de type n° 0070 070A 5030 11 94 |
1340 x 920 mm 2150 x 920 mm 920 mm 480 mm 940 mm 3000-4500-6000-9000 tr / mn 1500 à 9000 tr / mnlongueur 160 mm Ø50, 40 ou 30 mm 170 mm max. 220 mm 5.5-7.5kW/ 400 Volts 1300 à 1450 kg 1340 x 1430 x 1320 2150 x 1430 x 1320 |
Les caractéristiques techniques sont susceptibles de modifications sans préavis.
|
