BATI
Monobloc fonte largement dimensionné. Support des paliers de tables et des paliers de l’arbre à lames usinés dans la masse.
TABLES
Fonte, longueur totale soit 2500mm ou 2800mm (en option). Monte et baisse rapide des tables par levier et poignée de blocage. Visualisation de la prise de passe par compteur électronique. Lèvres de tables en forme de peigne permettant un niveau sonore très bas.
ARBRE A LAMES
L’arbre à lames est en acier mi-dur, le serrage des lames s’effectue par une bride profilée formant brise-copeaux et de vis à tête hexagonale en acier traité. Arbre monté sur deux roulements de précision ; équilibrage statique et dynamique sur équilibreuse. En option : Arbre TERSA.
MOTEUR ET TRANSMISSION
Moteur 5,5 CV-3000 tr/mn Frein, démarrage étoile triangle automatique par boutons-poussoirs, disjoncteur de protection, sectionneur verrouillable . La transmission à l’arbre à lames se fait par deux courroies trapézoïdales.

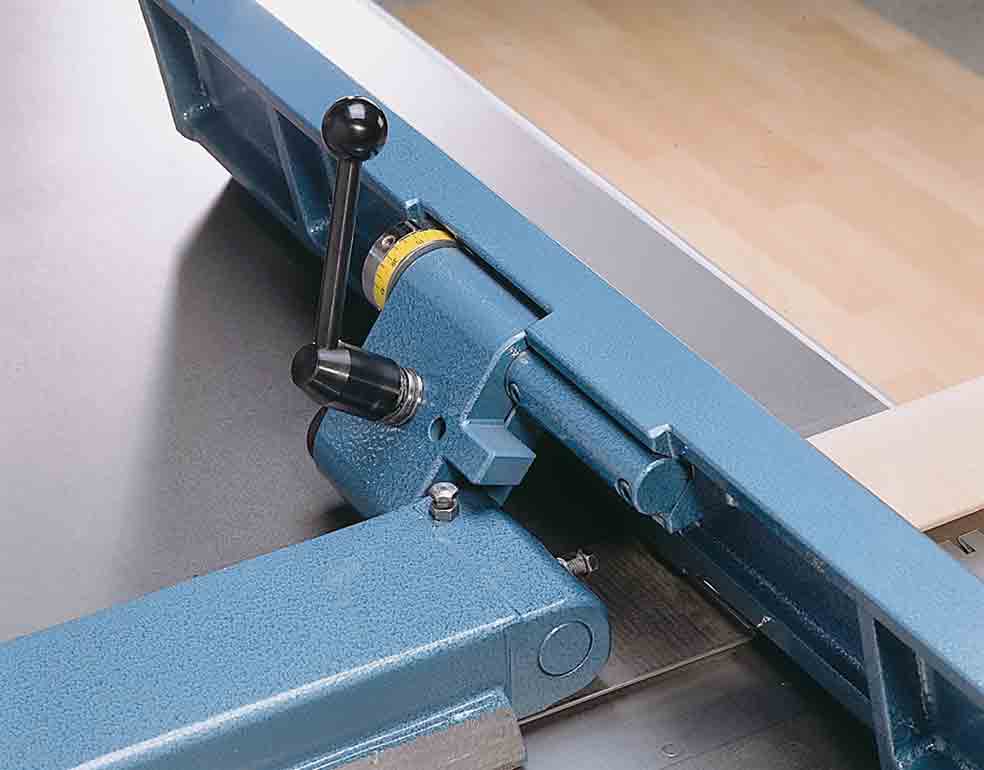

GUIDE
Fonte, longueur 1100 x 160mm avec coulisseau à queue d’aronde recouvrant la partie arrière de l’arbre à lames, inclinaison à 45° avec remise d’équerre par deux butées.
Tambour gradué de 5 en 5 degrés pour la visualisation de l’inclinaison. En option, guide monté sur patins à billes et rails de guidage pour faciliter le déplacement latéral.
PROTECTEUR SUVAMATIC
sur tous nos modèles de dégauchisseuse
BATI
Monobloc fonte largement dimensionné. Support des paliers de tables et des paliers de l’arbre à lames usinés dans la masse.
TABLES
Fonte, longueur totale soit 2500mm ou 2800mm (en option). Monte et baisse rapide des tables par levier et poignée de blocage. Visualisation de la prise de passe par compteur électronique. Lèvres de tables en forme de peigne permettant un niveau sonore très bas.
ARBRE A LAMES
L’arbre à lames est en acier mi-dur, le serrage des lames s’effectue par une bride profilée formant brise-copeaux et de vis à tête hexagonale en acier traité. Arbre monté sur deux roulements de précision ; équilibrage statique et dynamique sur équilibreuse. En option : Arbre TERSA.
MOTEUR ET TRANSMISSION
Moteur 5,5 CV-3000 tr/mn Frein, démarrage étoile triangle automatique par boutons-poussoirs, disjoncteur de protection, sectionneur verrouillable . La transmission à l’arbre à lames se fait par deux courroies trapézoïdales.
GUIDE
Fonte, longueur 1100 x 160mm avec coulisseau à queue d’aronde recouvrant la partie arrière de l’arbre à lames, inclinaison à 45° avec remise d’équerre par deux butées.
Tambour gradué de 5 en 5 degrés pour la visualisation de l’inclinaison. En option, guide monté sur patins à billes et rails de guidage pour faciliter le déplacement latéral.
PROTECTEUR SUVAMATIC
sur tous nos modèles de dégauchisseuse
| Caractéristiques techniques | D40 |
| Largeur à dégauchir Longueur table d’entrée Longueur table de sortie Diamètre de l’arbre Vitesse de rotation Moteur Guide inclinable à 45° Nombre de lames Dimensions des lames Buse d’aspiration Poids net Encombrement (m) |
. 410 1400 (1550 opt) 1100 (1250 opt) Ø120 5000 tr / mn 5,5 CV 1100 x 160 4 410 x 35 x 3 Ø150 750 kg 2.50 x 0.78 x 1.00 2.80 x 0.78 x 1.00 |
| Visa d’examen CE de type N° | 0070 020A 5031 1294 |
Accessoires fournis avec la machine
– 1 Capot d’aspiration
– 1 Jeu de 4 fers sur l’arbre
– 1 Clé de service
– 1 Appareil de réglage des fers
– 1 Protecteur Suvamatic
– 1 Pompe de graissage
– Moteur frein
Suppléments
– Table 2 m 80
– Arbre Tersa
– Tensions spéciales
Les caractéristiques techniques sont susceptibles de modifications sans préavis.
Étiquetage informatif du bruit : (arbre Guillen)
– Niveau continu équivalent de pression acoustique au poste de travail en charge : L Aeq : 83 dB (A)
– Niveau de puissance acoustique : LWA : 93 dB (A) – 5 mW
– Niveau de pression acoustique de crête au poste de travail en charge : Lpc < 130 dB
– Méthode de mesurage et conditions de fonctionnement et de montage conformes à la norme : ISO 7960 Annexe B
